铍铜合金打拿级制备工艺

1. 铜合金件清洗

28KHZ超声波，铍铜合金件放入8%的清洗剂中，电流1.5A，时间20分钟；取出用去离子水冲洗10分钟，至铍铜合金表面没有泡沫和清洗剂；25KHZ超声波，铍铜合金件放入3%的清洗剂中，电流1.5A，时间15分钟；取出用去离子水冲洗10分钟，至铍铜合金表面没有泡沫和清洗剂；放入塑料盆，加去离子水浸没，超声波电流1.5A，时间5分钟，反复2遍；不烘干，放入滤网沥水准备抛光。

2. 铍铜合金抛光

放入55℃，20%硫酸完全浸没，时间5分钟；取出去离子水冲洗1分钟，之后配制混合酸抛光（硝酸25%，磷酸75%）常温；铍铜合金放入酸中3分钟左右，至零件表面光亮，之后用去离子水冲洗；接着放入65%硫酸完全浸没，时间30—60S；倒入氨水没过铍铜合金中和表面酸，10分钟左右，取出用去离子水冲洗；去离子冲洗2遍，无水乙醇冲洗2遍；沥干无水乙醇放入石英舟待氧化。

3. 铍铜合金氧化

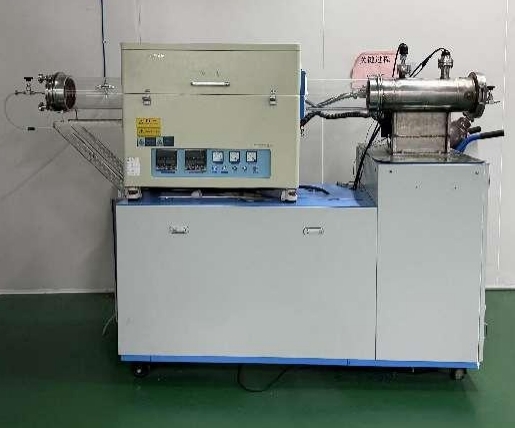

在管式炉中50℃抽高真空烘干除气铜铍合金；零件在（550±5）℃下保温除气1小时，升温过程中真空度优于4×10^-3Pa；在675℃下氧化，真空度优于1×10^-3Pa时，通氧使工作腔内压强为10Pa，保持40分钟；降温关烘箱，待工作腔温度降为500℃时切断氧源；零件自然冷却后，取出，真空贮存。
